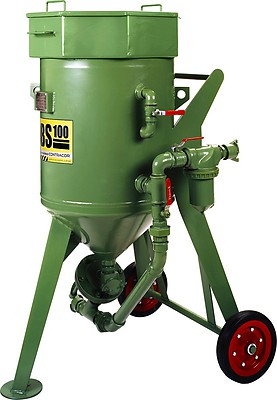

Описание
-
Артикул 10110100
-
Производитель Contracor
-
Давление, бар 12
-
Объем камеры, л 100
-
Вес, кг 105
|
Применение - Абразивоструйная очистка металлических конструкций и сооружений, бетонных поверхностей
- Степень очистки до SA-3,0 - Производительность до 15 м2/ч - Предназначен для работы с любым сухим песком фракцией до 3,5 мм |
|
 |
|
Стандартная комплектация - Бак 100 литров - Сито - Крышка - Дозирующий вентиль - Высокоэффективный фильтр влагомаслоотделитель (CAF-0) - Удобная ревизия |
|
|
 |
Фильтр CAF-3
- Все пескоструйные аппараты Contracor® оснащены эффективным воздушным фильтром-влагомаслоотделителем - Фильтр CAF-0 удаляет до 98% конденсата и масел из сжатого воздуха. Это предотвращает перебои в работе, связанные с выгрузкой из бака отсыревшего абразива |
|
|
Компоненты абразивоструйного аппарата 1. Сцепление байонетное, CFT 2. Ниппель 1 1/4” (ПП), обрезиненный 3. Фильтр-влагомаслоотделитель, CAF-3 5. Муфта с накидной гайкой, прямая, 1 1/4”, (МП) /”американка”/ 6. Тройник, 90°, 1 1/4”, обрезиненный 7. Тройник, 90°, 1 1/4”, (МММ) 8. Кран шаровый, 1 1/4”, (ПП) 9. Муфта с накидной гайкой, прямая, 1 1/4”, (ММ) /”американка”/ 10. Труба 1 1/4” 11. Угольник, 45°, 1 1/4” (ММ) 12. Труба 1 1/4”, (ПП) 390 мм для DBS-100 13. Угольник, 45°, 1 1/4” (МП) 14. Тройник 45° 1 1/4” (МММ), обрезиненный 15. Трубка 1 1/4”, (100 мм), обрезиненная 16. Клапан-дозатор абразива FSV 17. Труба 1”, (ПП) 190 мм для DBS-100 18. Угольник 90°, 1”, (ММ) 19. Труба 1”, (П) 165 мм для DBS-100 20. Направляющая 21. Клапан герметизирующий 22. Седло герметизирующего клапана 23. Сервисный узел бака DBS, комплект 24. Сито 25. Крышка бака 33. Колесо 34. Угольник, 90°, 1”, (МП) 35. Кран шаровый, 1” (ПМ) |
|
 |
Расчет требуемого количества сжатого воздуха при давлении 8 бар (м3/мин)
|
Диаметр сопла, мм |
|
Расход воздуха |
|
Плюс шлем |
|
Плюс 50% резерв |
|
Минимально требуемая |
|
|
6,5 |
|
2,3 |
|
0,5 |
|
1,4 |
|
4,2 |
|
|
8 |
|
3,9 |
|
0,5 |
|
2,2 |
|
6,6 |
|
|
9,5 |
|
5,5 |
|
0,5 |
|
3 |
|
9 |
|
|
11 |
|
7,2 |
|
0,5 |
|
3,9 |
|
11,6 |
|
|
12,5 |
|
9,6 |
|
0,5 |
|
16,1 |
|
16,1 |
|
