Описание
-
Артикул 10215212
-
Производитель Contracor
-
Мощность, кВт 1,6
-
Напряжение, В 380
-
Модель фильтроэлемента DC-1500
-
Вес, кг 400

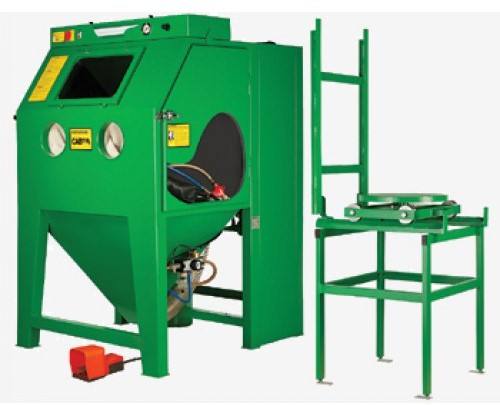

Абразивоструйная камера Contracor CAB-135PT - обеспечивает условия для эффективной абразивоструйной обработки при поддержании чистоты окружающей рабочей зоны. Производительность абразивоструйных кабин зависит от размера сопла, мощности компрессора, рабочего давления, типа и размера абразива и расстояния от сопла до очищаемой поверхности. Модели PD поставляются с облицовкой стен кабины и установленными проходными дверями. Проходные двери для очистки длинномерных изделий комплектуются шибером и резиновой ширмой. Размер окна 350 x 350 мм.
Абразивоструйные камеры эжекторного типа включают три модуля:
1. Прочный корпус кабины, сваренный из стали.
2. Циклонный сепаратор, обеспечивающий максимальную эффективность регулируемой регенерации абразива.
3. Фильтр-камеру с высокоэффективным вентилятором, со сменным фильтр- патроном и импульсной очисткой.
Абразивоструйная обработка для
- удаления различных не жировых загрязнений
- сварочного града и заусенцев
- придания шероховатости
- поверхностного упрочнения
- придания декоративных свойств.
Применяемые абразивы
- оксид алюминия
- карборундовые абразивы
- ранатовый песок
- стеклошарики
- металлическая дробь
- полимерные абразивы
Преимущества:
- Хорошее освещение исключает появление темных зон. Лампы изолированы от рабочей зоны
- Двойные стенки двери с внутренней шумоизоляцией
- Таймер управления периодичностью очистки фильтра
- Фильтрующий элемент большой площадью задерживает 95% частиц пыли фракцией до 0,5 мкм
- Наружное смотровое стекло изготовлено из статистически нейтрального триплексного стекла
- Пневматическая система управления с большим сроком службы. Отличается повышенной надежностью в сравнении с электрической системой управления
- Циклон большого объема с хорошо доступным технологическим люком и со съемным ситом
- Концевые выключатели блокируют работу кабин при открытых дверях
- Абразивоструйный аппарат с заправочной емкостью 25 или 50 л оснащено дозатором SGV
Стандартная комплектация:
- Кабина поставляется в готовом к работе виде
- Цельнометаллическая сварная кабина с установленной на бункере системой формирования абразивовоздушной смеси
- Абразивоструйный аппарат
- Пневматическая система управления
- Пускоостановочная педаль
- Фильтр воздушной линии с ручным сбросом конденсата
- Вакуумный рукав
- Специальные перчатки типа RGS-800
- Смотровое окно с наружным триплексным стеклом
- Обдувочное сопло с воздушным рукавом
- Абразивоструйный аппарат с заправочной емкостью 25 или 50 литров
- Абразивоструйный рукав ExtraBlast-19
- Байонетное сцепление CQP-3/4
- Соплодержатель NHP-3/4
- Абразивоструйное сопло STC-6.5
- Проходные двери
- Облицовка стен кабины
|
Облицовка стен кабины |
||
|
Проходные двери |
Принцип действия:
При включенной подаче воздуха и закрытых дверях абразивоструйной кабины процесс очистки может быть запущен нажатием педали. При нажатии на педаль абразивоструйный аппарат герметизируется и аразивовоздушная смесьпоступает по рукаву к соплу. После соударения с очищаемой поверхностью абразив, вместе с мелкими частицами с этой поверхности, пылью и другими побочными продуктами, образующимися при абразивоструйной обработке, падают через сито в бункер кабины. Эта смесь далее поступает в сепаратор для отделения. Пыль и мелкие частицы сначала отделяются от допускающего многократное использование абразива. Затем абразив просеивается, отделяясь от излишне крупных частиц и поступает в бункер сепаратора для повторного использования. Одновременно пыль и мелкие частицы прогоняются через сухой фильтр-камеры, улавливающей пыль и выпускающей очищенный воздух в атмосферу. При отжатии педали абразивоструйный аппарат прекращает работу и разгерметизируется. Скопившийся в регенераторе абразив засыпается внутрь аппарата.. Фильтр-патрон фильтр-камеры очищается импульсами сжатого воздуха, поступающего с большой скоростью и расширяющегося на внутренней поверхности картриджа. Электронный таймер контролирует временные интервалы между импульсами. Расширяющийся воздух на короткое время меняет направление воздуха через фильтр-патрон для стряхивания пыли, накопленной на внешней поверхности. Частицы пыли отделяются от фильтр-патрон и падают в пылесборник для последующей утилизации.
 |
Компоненты абразивоструйной камеры: 1. Пути внутренние CAB-110/135 2. Пути наружные для стола Ø 500/800 мм 3. Стол передвижной ручной поворотный Ø 500/800 мм 4. Подшипник корпусной, для TTS/TTM для CAB-110/135 5. Колесо с подшипником, для TTM 6. Комплект облицовки резиновый защитный для CAB-110/135 Внутренние размеры (ШxГxВ), мм - 1350x1100x1070 Наружные габариты (ШxГxВ), мм - 1470x1700x2140 Размер дверного проема (ШxВ), мм - 1000x1000 Модель абразивоструйного аппарата - R-400 Площадь фильтра, м2 - 20 Стол поворотный - TTM-800-135 Диаметр стола, мм - 800 Наружные габариты кабины с установленным столом (ШxГxВ), мм - 3680x1700x2140 |
||||
